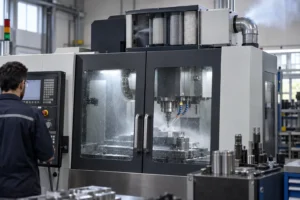

CNC Yağ Buharı Filtreleme 0 212 438 72 96
CNC Yağ Buharı Filtreleme çeşitleri ve tüm kullanım alanlarını detaylıca öğrenmek için Filtarm firmamız ile iletişime geçebilirsiniz.CNC torna, freze ve işleme merkezlerinde kullanılan kesme sıvıları yüksek devirli işlemler sırasında havaya ince aerosol damlacıkları hâlinde karışabilir. CNC yağ buharı filtreleme sistemleri, makine kabininde oluşan yağ sisi ve duman benzeri kirli havayı çekerek farklı filtre kademelerinde temizlemek için kullanılır.
CNC makinelerinde üretim hızının artması, yüksek basınçlı soğutma sistemleri ve uzun vardiyalar yağ buharı yükünü artırabilir. Filtreleme cihazı yalnızca makine dış ölçüsüne göre seçilmemeli; kabin hacmi, kesme sıvısı ve proses yoğunluğu birlikte değerlendirilmelidir.
Filtarm, İstanbul Esenler Giyimkent merkezinden Türkiye genelindeki CNC üretim tesisleri için yağ buharı filtreleme sistemi projelendirme, cihaz seçimi, montaj ve devreye alma hizmetleri sunar.
CNC Yağ Buharı Nasıl Oluşur?
Kesici takım ile iş parçası arasındaki sürtünme ısı meydana getirir. Kesme sıvısı bu bölgeye uygulandığında küçük damlacıklara ayrılabilir. Takımın ve parçanın dönüşü, bu damlacıkları kabin havasına dağıtır.
Yağ buharı oluşumunu etkileyen başlıca faktörler şunlardır:
- İş mili devri
- Kesme hızı
- Takım ve parça yapısı
- Kesme sıvısının türü
- Soğutma sıvısı basıncı
- Proses sıcaklığı
- Kabin hacmi
- İşleme süresi
- Makine kapaklarının sızdırmazlığı
- Talaş taşıma sistemi
CNC Yağ Buharı Filtreleme Nasıl Çalışır?
Makine kabinine bağlanan emiş hattı, kirli havayı filtre cihazına taşır. Yağ damlacıkları ilk kademede ön ayrıştırmaya alınır. Daha küçük aerosol parçacıkları mekanik, kartuşlu veya elektrostatik filtrelerde tutulur.
Ayrılan sıvı, drenaj bölümünde toplanır. Temizlenen hava ise proje koşullarına göre uygun noktaya yönlendirilir. Cihazın CNC makinesiyle eş zamanlı çalışması için elektriksel bağlantı ve otomasyon uygulanabilir.
CNC Yağ Buharı Filtreleme Ekipmanları
| Sistem bileşeni | Temel görevi | Seçim kriteri |
|---|---|---|
| Kabin emiş bağlantısı | Yağlı havayı makineden çeker | Kabin hacmi ve sis yoğunluğu |
| Damlacık ayırıcı | İri yağ parçalarını ayırır | Sıvı yükü |
| Mekanik filtre | Orta büyüklükteki aerosolleri tutar | Debi ve filtre alanı |
| Kartuş filtre | İnce parçacıkları ayırır | Yağ türü ve çalışma süresi |
| Elektrostatik hücre | Uygun aerosolleri elektriksel olarak toplar | Proses ve bakım koşulları |
| Fan | Kabin içinde negatif basınç oluşturur | Debi ve basınç kaybı |
| Drenaj sistemi | Ayrılan yağı cihazdan uzaklaştırır | Sıvı miktarı |
| Kontrol panosu | Cihazı CNC ile eş zamanlı çalıştırır | Otomasyon ihtiyacı |
Makine Üstü Filtreleme Cihazları
Makine üstü yağ buharı filtre cihazları kısa bağlantı hattı sayesinde doğrudan CNC kabininden emiş yapar. Alan kullanımı ve bağımsız bakım açısından avantaj sağlayabilir.
Cihazın makine üzerine yerleştirilmesi planlanıyorsa tezgâhın taşıma yapısı, bakım erişimi ve titreşim koşulları değerlendirilmelidir. Drenaj hattının doğru konumlandırılması gerekir.
Merkezi CNC Yağ Buharı Filtreleme
Birden fazla CNC makinesinin bulunduğu fabrikalarda merkezi filtreleme sistemi kurulabilir. Her tezgâh kanal branşmanlarıyla ortak filtre ünitesine bağlanır.
Merkezi sistemde kanal içinde yağ birikmesini önleyen eğim ve drenaj noktaları oluşturulmalıdır. Aktif olmayan makinelerin hatları otomatik damperlerle kapatılabilir. Fan devri, çalışan makine sayısına göre frekans kontrolüyle düzenlenebilir.
Mekanik ve Kartuşlu Filtreler
Mekanik filtreler farklı büyüklüklerdeki yağ damlacıklarını kademeli olarak ayırır. İri damlacıkların ilk kademede tutulması, ince filtrelerin yükünü azaltır.
Kartuşlu sistemler uygun proseslerde ince yağ aerosollerinin tutulmasında kullanılabilir. Filtarm’ın Hyper Oil kartuş filtreli yağ buharı ünitesi, kartuşlu ürün seçenekleri arasında yer alır.
Filtre elemanının kesme sıvısına ve proses sıcaklığına uygun olması gerekir.
Elektrostatik CNC Yağ Buharı Filtreleme
Elektrostatik sistemlerde aerosol parçacıkları elektriksel yük kazanır ve toplama plakalarında tutulur. Uygun CNC uygulamalarında ince yağ sislerinin kontrolünde kullanılabilir.
Toplama hücreleri düzenli olarak temizlenmelidir. Yağ ve kir birikimi, hücrenin performansını düşürebilir. Filtarm’ın Ar Motif elektrostatik filtreli sistemi bu teknoloji grubunda değerlendirilebilir.
Cihaz Kapasitesi Nasıl Seçilir?
Cihaz kapasitesi belirlenirken şu veriler incelenir:
- CNC kabin hacmi
- Makine kapakları ve açıklıkları
- İşleme yöntemi
- Kesme sıvısının türü
- Takım devri
- Aerosol yoğunluğu
- Günlük çalışma süresi
- Kanal mesafesi
- Filtre basınç kayıpları
- Temiz hava tahliye yöntemi
Gereğinden düşük kapasite sisin kabinden çıkmasına, aşırı emiş ise fazla sıvının filtre sistemine taşınmasına neden olabilir.
Makine Kapağı Açıldığında Yağ Buharı Çıkması
İşlem biter bitmez makine kapağı açıldığında kabin içinde kalan sis üretim alanına yayılabilir. Filtreleme cihazının işlem sonrasında belirli süre daha çalışması, kalan aerosollerin çekilmesine yardımcı olur.
Gecikmeli kapatma süresi makineye ve proses yoğunluğuna göre belirlenebilir. Cihazla CNC kontrolü arasında otomatik çalışma bağlantısı kurulabilir.
Bakım ve Filtre Kontrolü
CNC yağ buharı filtreleme sisteminde şu noktalar kontrol edilmelidir:
- Makine emiş bağlantısı
- Ön filtreler
- Kartuş veya ince filtreler
- Elektrostatik hücreler
- Yağ drenaj hattı
- Fan ve motor
- Kanal ve hortumlar
- Basınç göstergeleri
- Filtre contaları
- Kontrol panosu
Sıkça Sorulan Sorular
Her CNC makinesi için ayrı filtre cihazı gerekir mi?
Lokal cihaz kullanılabileceği gibi birden fazla makine merkezi sisteme bağlanabilir. Uygun çözüm tesis yerleşimine ve toplam kapasiteye göre belirlenir.
Su bazlı emülsiyonlarda yağ buharı filtresi kullanılır mı?
Su bazlı kesme sıvıları da aerosol meydana getirebilir. Filtre seçimi emülsiyonun ve prosesin özelliklerine göre yapılmalıdır.
Filtre cihazı CNC ile otomatik çalışabilir mi?
Cihaz, makinenin çalışma sinyaline bağlanarak otomatik devreye alınabilir ve gecikmeli biçimde durdurulabilir.
Yağ buharı filtresi tezgâh performansını etkiler mi?
Doğru debiyle çalışan sistem, kabin içinde kontrollü negatif basınç oluşturur. Aşırı emişten kaçınılmalıdır.
Merkezi sisteme sonradan CNC eklenebilir mi?
Fan, kanal ve filtre kapasitesi yeterliyse yeni makine bağlantısı yapılabilir. Sistem hesabı yeniden kontrol edilmelidir.
Filtarm CNC Yağ Buharı Filtreleme Çözümleri
Filtarm, CNC makinelerinin kabin yapısını, çalışma süresini, kesme sıvısını ve aerosol yoğunluğunu inceleyerek uygun filtreleme çözümünü belirler. Clean Air, Hyper Oil, Ar Motif ve Antares ürün grupları farklı proses ihtiyaçlarına göre değerlendirilebilir.
İstanbul Esenler Giyimkent merkezli Filtarm, Türkiye genelindeki işletmelere keşif, projelendirme, cihaz seçimi, montaj, devreye alma ve teknik destek hizmetleri sunar. Prosese özel CNC yağ buharı filtreleme sistemi, yağlı aerosollerin makine kabininde kontrol edilmesine ve üretim alanına yayılımının azaltılmasına katkı sağlar.
