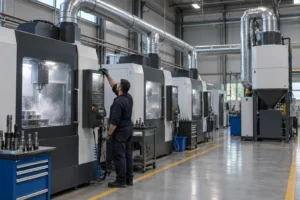

Yağ Sisi Emiş Sistemi çeşitleri ve farklı kullanım alanlarını detaylıca öğrenmek için Filtarm firmamız ile iletişime geçebilirsiniz.Metal işleme makinelerinde kullanılan kesme yağları ve emülsiyonlar, kesici takımın hareketi sırasında küçük damlacıklara ayrılarak makine kabini havasına karışabilir. Yağ sisi emiş sistemi, bu aerosol parçacıklarını kaynağında yakalayarak uygun filtre ünitesine taşımak için kurulan endüstriyel hava emiş çözümüdür.
CNC makinelerinin kapalı kabinlere sahip olması yağ sisinin üretim ortamına hiç çıkmayacağı anlamına gelmez. Makine kapağı açıldığında, parça değişimi sırasında veya kabin bağlantılarındaki açıklıklardan yağlı hava dışarı yayılabilir. Kabin içinde kontrollü negatif basınç oluşturulması bu yayılımı sınırlandırır.
Filtarm, İstanbul Esenler Giyimkent merkezinden Türkiye genelindeki metal işleme işletmeleri için yağ sisi emiş sistemi projelendirme, imalat, montaj ve devreye alma hizmetleri sunar.
Yağ Sisi Emiş Sistemi Nedir?
Yağ sisi emiş sistemi, makine kabininde meydana gelen yağlı havayı fan yardımıyla çeken ve filtreleme cihazına ileten sistemdir. Yağ sisi filtre kademelerinde havadan ayrılırken toplanan sıvı drenaj bölümüne yönlendirilir.
Sistem genel olarak şu aşamalarla çalışır:
- Kirli havanın makine kabininden çekilmesi
- İri yağ damlacıklarının önceden ayrılması
- İnce aerosollerin filtre kademelerinde tutulması
- Ayrılan sıvının drenaj hattına aktarılması
- Filtrelenen havanın uygun noktaya verilmesi
- Cihazın makineyle eş zamanlı çalıştırılması
- Filtre durumunun düzenli takip edilmesi
Yağ Sisi Oluşan Makineler
- CNC torna makineleri
- CNC freze tezgâhları
- Dik ve yatay işleme merkezleri
- Taşlama makineleri
- Honlama tezgâhları
- Delme ve diş açma makineleri
- Kayar otomatlar
- Kesme sıvısı kullanılan özel makineler
- Parça yıkama ve yağlama sistemleri
- Yüksek hızlı metal işleme tezgâhları
Her makinede oluşan yağ sisi miktarı farklı olduğu için cihaz kapasitesi tezgâh bazında değerlendirilmelidir.
Yağ Sisi Emiş Sisteminin Bileşenleri
| Sistem bileşeni | Temel görevi | Tasarım kriteri |
|---|---|---|
| Makine bağlantısı | Yağlı havayı kabinden alır | Kabin yapısı ve sıçrama bölgesi |
| Kanal veya hortum | Havayı filtre cihazına taşır | Çap, mesafe ve sızdırmazlık |
| Ön ayırıcı | Büyük damlacıkları tutar | Sıvı yükü |
| Filtre ünitesi | İnce aerosolleri ayırır | Hava debisi ve yağ türü |
| Fan | Emiş için negatif basınç oluşturur | Debi ve sistem direnci |
| Drenaj hattı | Ayrılan yağı tahliye eder | Sıvı miktarı ve hat eğimi |
| Damper | Hava debisini düzenler | Merkezi sistem dengesi |
| Otomasyon panosu | Sistemi yönetir | Makine eş zamanlaması |
Makine Bağlantısının Doğru Konumlandırılması
Emiş bağlantısının kesme sıvısının doğrudan püskürdüğü bir noktaya yerleştirilmesi, fazla miktarda sıvının kanal hattına taşınmasına neden olabilir. Bağlantı, yağlı havayı çekerken sıvı sıçramasını mümkün olduğunca azaltacak konumda hazırlanmalıdır.
Kabin içindeki sıcak hava hareketi, takımın dönüş yönü ve makinenin açıklıkları incelenmelidir. Bağlantı çapının küçük seçilmesi emişin yetersiz kalmasına, gereğinden büyük seçilmesi ise hava dengesinin bozulmasına yol açabilir.
Lokal Yağ Sisi Emişi
Lokal sistemlerde her makineye bağımsız filtre cihazı bağlanır. Bu yöntem kısa kanal mesafesi ve makine bazında kontrol imkânı sunar.
Makine çalıştığında cihaz otomatik olarak devreye alınabilir. İşlem bittikten sonra kabinde kalan sisin çekilmesi için gecikmeli kapatma uygulanabilir. Bu süre tezgâh ve proses koşullarına göre ayarlanmalıdır.
Merkezi Yağ Sisi Emiş Sistemi
Çok sayıda CNC makinesinin bulunduğu fabrikalarda ortak bir emiş ve filtreleme hattı kurulabilir. Merkezi sistemde her tezgâh ana kanala ayrı branşman üzerinden bağlanır.
Sistem tasarlanırken şu konular değerlendirilir:
- Aynı anda çalışan makine sayısı
- Her kabinin ihtiyaç duyduğu debi
- Ana kanal ve branşman çapları
- Filtre ünitesinin kapasitesi
- Kanal içindeki yağ drenajı
- Damper kontrolü
- Fan basıncı
- Gelecekte eklenecek makineler
Otomatik damperler, çalışmayan tezgâhların hatlarını kapatarak aktif makinelere uygun hava dağılımı sağlayabilir.
Yağ Sisi Filtreleme Teknolojileri
Yağ sisi emiş sisteminde mekanik, kartuşlu veya elektrostatik filtreleme kullanılabilir. Seçim; kesme sıvısının türüne, aerosol yoğunluğuna, hava debisine ve bakım koşullarına göre yapılmalıdır.
Filtarm’ın yağ buharı ve sisi uygulamalarında değerlendirdiği ürün grupları arasında Clean Air, Hyper Oil, Ar Motif ve Antares filtre üniteleri bulunur. Her ürünün uygunluğu saha ve proses incelemesinin ardından belirlenmelidir.
Kanal Tasarımı ve Drenaj
Yağlı hava kanal içinde ilerlerken sıvı damlacıkları yüzeylerde birleşebilir. Kanalın gelişigüzel döşenmesi belirli noktalarda yağ birikmesine neden olabilir.
Kanal hattında uygun eğim, sızdırmaz bağlantı, kontrol kapağı ve drenaj noktaları planlanabilir. Esnek hortumların kıvrılması veya ezilmesi hava geçişini azaltabileceği için bağlantılar düzenli kontrol edilmelidir.
Emiş Debisi Nasıl Belirlenir?
Emiş debisi şu bilgilere göre belirlenir:
- Makine kabininin hacmi
- Kapak açıklıkları
- Proses sırasında oluşan sis miktarı
- Kesme sıvısının türü
- Takım devri
- Makinenin çalışma süresi
- Kanal uzunluğu
- Filtre basınç kaybı
- Merkezi sistemdeki aktif hatlar
Gereğinden yüksek hava miktarı kesme sıvısı kaybını artırabilir. Yetersiz debi ise yağ sisinin makine çevresine yayılmasına neden olabilir.
Bakım ve Kontrol
Yağ sisi emiş sisteminde şu parçalar düzenli kontrol edilmelidir:
- Makine emiş ağzı
- Bağlantı hortumu
- Ön filtreler
- Kartuş veya ince filtreler
- Elektrostatik hücreler
- Fan ve motor
- Yağ drenajı
- Kanal içi birikimler
- Damperler
- Otomasyon sistemi
Sıkça Sorulan Sorular
Yağ sisi emiş cihazı makinenin üzerine kurulabilir mi?
Makine yapısı ve taşıma kapasitesi uygunsa cihaz makine üzerine yerleştirilebilir. Yan veya merkezi kurulum seçenekleri de değerlendirilebilir.
Bir emiş cihazı iki CNC makineye bağlanabilir mi?
Cihaz kapasitesi ve kanal hesabı uygun olduğunda birden fazla makineye hizmet verebilir. Eş zamanlı çalışma dikkate alınmalıdır.
Makine kapağı açılmadan önce beklemek gerekir mi?
Kabin içinde kalan sisin çekilmesi için emişin kısa süre devam etmesi yararlı olabilir. Gecikme süresi otomasyonla ayarlanabilir.
Yağ drenajı neden önemlidir?
Ayrılan yağın cihaz ve kanal içinde birikmesini önler. Tıkalı drenaj hattı filtre performansını etkileyebilir.
Mevcut merkezi hatta yeni makine eklenebilir mi?
Fan, filtre ve ana kanal kapasitesi kontrol edildikten sonra uygun bağlantı yapılabilir.
Filtarm Yağ Sisi Emiş Çözümleri
Filtarm, üretim tesisindeki makineleri, kabin hacimlerini ve kullanılan kesme sıvılarını inceleyerek lokal veya merkezi yağ sisi emiş sistemi hazırlar. Makine bağlantıları, kanal hattı, filtre ünitesi, fan, drenaj ve otomasyon ekipmanları birlikte projelendirilir.
İstanbul Esenler Giyimkent merkezli Filtarm, Türkiye genelinde keşif, mühendislik, cihaz seçimi, montaj, devreye alma ve teknik destek hizmetleri sunar. İşletmeye uygun yağ sisi emiş sistemi, aerosol kirleticilerin makine kabininden kontrollü biçimde çekilmesine yardımcı olur.
