Yağ Sisi Filtreleme çeşitleri ve sektörel kullanım alanlarını detaylıca öğrenmek için Filtarm firmamız ile iletişime geçebilirsiniz.CNC torna, freze, taşlama ve farklı talaşlı imalat makinelerinde kullanılan kesme sıvıları, yüksek devir ve sıcaklık etkisiyle havaya çok küçük damlacıklar hâlinde karışabilir. Yağ sisi filtreleme sistemleri, makine kabini içinde meydana gelen bu aerosolleri emerek farklı filtre kademelerinde havadan ayırmak amacıyla kullanılır.
Yağ sisi kontrol altına alınmadığında makine çevresinde, zeminde, duvarlarda ve aydınlatma yüzeylerinde yağlı bir tabaka oluşabilir. Genel havalandırma ortam havasını değiştirmeye yardımcı olsa da kirleticinin makineden dışarı çıkmasını tek başına önleyemeyebilir. Bu nedenle yağ sisinin doğrudan oluştuğu kabinden çekilmesi gerekir.
Filtarm, İstanbul Esenler Giyimkent merkezinden Türkiye genelindeki metal işleme fabrikaları için yağ sisi filtreleme sistemi seçimi, projelendirme, montaj ve devreye alma hizmetleri sunar.
Yağ Sisi Nedir?
Yağ sisi, kesme yağı veya su bazlı emülsiyonların işleme sırasında küçük damlacıklara ayrılarak havada asılı kalmasıyla oluşur. Kesici takımın dönüşü, sıvının püskürtme basıncı ve proses sıcaklığı damlacık yapısını etkiler.
İri damlacıklar makine içine kısa sürede çökerken ince aerosoller kabin havasında kalabilir ve makine kapısı açıldığında üretim ortamına yayılabilir.
Yağ sisi oluşumunu etkileyen başlıca faktörler şunlardır:
- Kesici takım devri
- İşleme sıcaklığı
- Kullanılan sıvının türü
- Soğutma sıvısı basıncı
- Makine kabininin hacmi
- Kabindeki açıklıklar
- İşlenen malzeme
- Günlük çalışma süresi
- Parça ve takım geometrisi
Yağ Sisi Filtreleme Nasıl Çalışır?

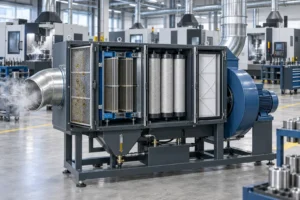

Kirli hava, makine kabinine bağlanan emiş noktası üzerinden filtre ünitesine alınır. Büyük yağ damlacıkları ilk ayırma kademesinde tutulur. Daha küçük aerosol parçacıkları ise mekanik, kartuşlu veya elektrostatik filtreleme kademelerinden geçirilir.
Ayrılan yağ cihazın drenaj veya toplama bölümüne yönlendirilir. Temizlenen hava, sistemin tasarımına ve işletme koşullarına göre uygun tahliye noktasına gönderilir.
Çok kademeli filtreleme, ince filtrelerin yüksek miktarda iri yağ damlacığıyla yüklenmesini sınırlandırır.
Yağ Sisi Filtreleme Ekipmanları
| Sistem bileşeni | Temel görevi | Seçim kriteri |
|---|---|---|
| Makine emiş bağlantısı | Yağlı havayı kabinden çeker | Kabin hacmi ve bağlantı konumu |
| Damlacık ayırıcı | İri sıvı parçalarını tutar | Yağ yükü ve damlacık büyüklüğü |
| Mekanik ön filtre | Orta büyüklükteki aerosolleri ayırır | Hava debisi ve filtre alanı |
| İnce filtre | Küçük yağ sisi parçacıklarını tutar | Hedeflenen filtreleme seviyesi |
| Elektrostatik hücre | Uygun aerosolleri elektriksel olarak toplar | Yağ türü ve bakım imkânı |
| Endüstriyel fan | Sistem içinde hava hareketi oluşturur | Debi ve basınç kaybı |
| Drenaj hattı | Ayrılan sıvıyı tahliye eder | Toplanan yağ miktarı |
| Kontrol panosu | Cihazı makineyle eş zamanlı yönetir | Otomasyon ihtiyacı |
Mekanik Yağ Sisi Filtreleme
Mekanik filtrelerde yağ damlacıkları filtre lifleri veya ayırıcı yüzeylerle temas ederek birleşir. Birleşen damlacıklar büyür ve yer çekimi etkisiyle drenaj bölümüne doğru hareket eder.
Filtre kademelerinin uygun sırayla yerleştirilmesi önemlidir. Büyük damlacıkların doğrudan ince filtreye ulaşması, filtrenin kısa sürede yüklenmesine ve sistem direncinin artmasına neden olabilir.
Kartuşlu Filtreleme
Kartuşlu yağ sisi filtreleme sistemlerinde uygun filtre malzemeleri kullanılarak ince aerosoller tutulur. Kartuşun yüzey alanı, hava debisi ve kesme sıvısının özellikleri birbiriyle uyumlu olmalıdır.
Filtarm’ın Hyper Oil kartuş filtreli yağ buharı ünitesi, kartuş teknolojisinin değerlendirilebileceği ürün grupları arasında yer alır. Kesin model seçimi makine ve proses bilgilerine göre yapılmalıdır.
Elektrostatik Yağ Sisi Filtreleme
Elektrostatik sistemlerde yağ aerosolü parçacıkları elektriksel olarak yüklenir ve toplama hücrelerinde tutulur. Uygun proseslerde ince yağ sislerinin filtrelenmesinde kullanılabilir.
Hücrelerin üzerinde biriken yağ ve kir tabakası düzenli olarak temizlenmelidir. Bakımın gecikmesi hava geçişini ve parçacık toplama performansını azaltabilir.
Filtarm’ın Ar Motif elektrostatik filtreli yağ buharı sistemi, elektrostatik çözüm grubunda değerlendirilebilir.
Lokal ve Merkezi Sistemler
Tek bir CNC makinesi için lokal filtreleme cihazı kullanılabilir. Cihaz makinenin üzerine, yanına veya yakınına yerleştirilerek kısa bir kanal bağlantısıyla çalıştırılır.
Çok sayıda tezgâhın bulunduğu fabrikalarda merkezi yağ sisi filtreleme sistemi tercih edilebilir. Makineler ortak kanal ağı üzerinden merkezi filtre ünitesine bağlanır. Kanal çapları, fan kapasitesi ve drenaj düzeni eş zamanlı çalışan makinelere göre hesaplanır.
Doğru Hava Debisinin Önemi
Yetersiz hava debisi, yağ sisinin makine kapağı açıldığında dışarı yayılmasına neden olabilir. Gereğinden yüksek emiş ise kesme sıvısının fazla miktarda filtre sistemine taşınmasına ve makine içindeki hava dengesinin bozulmasına yol açabilir.
Amaç, kabin içinde kontrollü negatif basınç oluşturmaktır. Cihaz kapasitesi belirlenirken yalnızca makinenin dış ölçüsüne değil, kabin hacmine ve proses yoğunluğuna da bakılmalıdır.
Kanal ve Yağ Drenajı
Yağlı hava kanal içinde ilerlerken damlacıklar birleşerek sıvı hâle gelebilir. Kanal güzergâhı bu sıvının kontrolsüz biçimde makineye veya zemine akmasını önleyecek şekilde tasarlanmalıdır.
Merkezi sistemlerde uygun eğimler, kontrol kapakları ve drenaj noktaları hazırlanabilir. Kanal birleşimlerinin sızdırmaz olması yağ kaçaklarını azaltır.
Bakım ve Performans Takibi
Yağ sisi filtreleme sistemlerinde şu kontroller düzenli olarak yapılmalıdır:
- Ön filtrelerin durumu
- Kartuş ve ince filtreler
- Elektrostatik hücrelerin temizliği
- Fan ve motor
- Yağ drenaj hattı
- Kanal içindeki sıvı birikimi
- Makine bağlantısı
- Basınç göstergeleri
- Filtre contaları
- Kontrol panosu
Sıkça Sorulan Sorular
Yağ sisi ile yağ buharı aynı mıdır?
Endüstriyel kullanımda iki ifade birlikte kullanılabilir. Çoğu metal işleme uygulamasında kirleticinin önemli bölümü çok küçük sıvı aerosol damlacıklarından oluşur.
Standart toz filtresi yağ sisini tutar mı?
Yağlı aerosole uygun olmayan filtreler kısa sürede yüklenebilir. Yağ sisi uygulamaları için uygun filtre teknolojisi kullanılmalıdır.
Elektrostatik ve mekanik filtre birlikte kullanılabilir mi?
Proses ihtiyacına göre farklı filtre kademeleri aynı sistem içinde birlikte değerlendirilebilir.
Filtre temizliği ne sıklıkla yapılır?
Bakım sıklığı makinenin çalışma süresine, yağ yüküne, emiş performansına ve basınç değerlerine göre belirlenir.
Toplanan yağ tekrar kullanılabilir mi?
Toplanan sıvının kirlilik seviyesi ve işletme kalite şartları incelenmelidir. Doğrudan yeniden kullanılabilir kabul edilmemelidir.
Filtarm Yağ Sisi Filtreleme Çözümleri
Filtarm, talaşlı imalat makinelerinde oluşan yağ sisini, kullanılan kesme sıvısını ve tezgâhların çalışma düzenini inceleyerek uygun filtreleme sistemini belirler. Clean Air, Hyper Oil, Ar Motif ve Antares gibi farklı yağ buharı filtre ürün grupları uygulama ihtiyacına göre değerlendirilebilir.
İstanbul Esenler Giyimkent merkezli Filtarm, Türkiye genelinde keşif, projelendirme, cihaz seçimi, montaj, devreye alma ve teknik destek hizmetleri sunar. Prosese uygun yağ sisi filtreleme sistemi, aerosol kirleticilerin kaynağında toplanmasına ve üretim alanındaki yağlı birikimin azaltılmasına yardımcı olur.
